„Great Magtech (Xiamen) Electric Co., Ltd“ yra vienas patikimiausių CNC platforminio apdirbimo centrų, pagamintų iš didelio -stiprumo gmmd-18046, gamintojų ir tiekėjų Kinijoje. Nuoširdžiai kviečiame iš mūsų gamyklos įsigyti aukštos kokybės cnc portalinio apdirbimo centro didelio stiprumo gmmd-18046. Norėdami gauti daugiau informacijos, susisiekite su mumis.

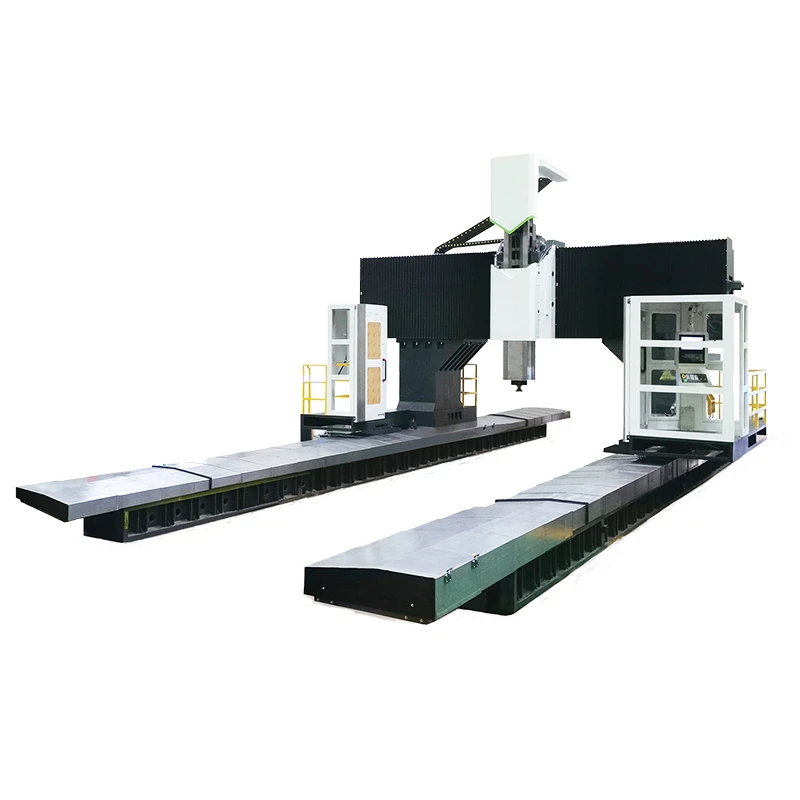

CNC portalinio apdirbimo centro aprašymas
Portalo dviguba{0}}ašis sinchroniškai valdo judančių stulpelių struktūrą. Portalo kolonos rėmas juda, o darbo stalas yra fiksuotas. Jis daugiausia priklauso nuo pjovimo įrankių, skirtų ruošinio medžiagoms pašalinti, kad būtų pasiekti ruošinio geometrijos, kontūro, dydžio ir kt. tikslumo reikalavimai. Jis specialiai sukurtas sunkioms ir didelėms ruošinio apdorojimo užduotims atlikti. Ši staklės turi didelį suklio greitį, greitą padavimo greitį, aukštą apdorojimo efektyvumą, tvirtą struktūrą ir didelį standumą bei gali atlaikyti dideles pjovimo apkrovas.
Funkcija
Judančios kolonėlės portalo CNC staklės tinka dideliems ruošiniams apdoroti. Dėl portalinės konstrukcijos konstrukcijos staklių darbastalis gali laisvai judėti ant sijos ir talpinti didesnius ruošinius.

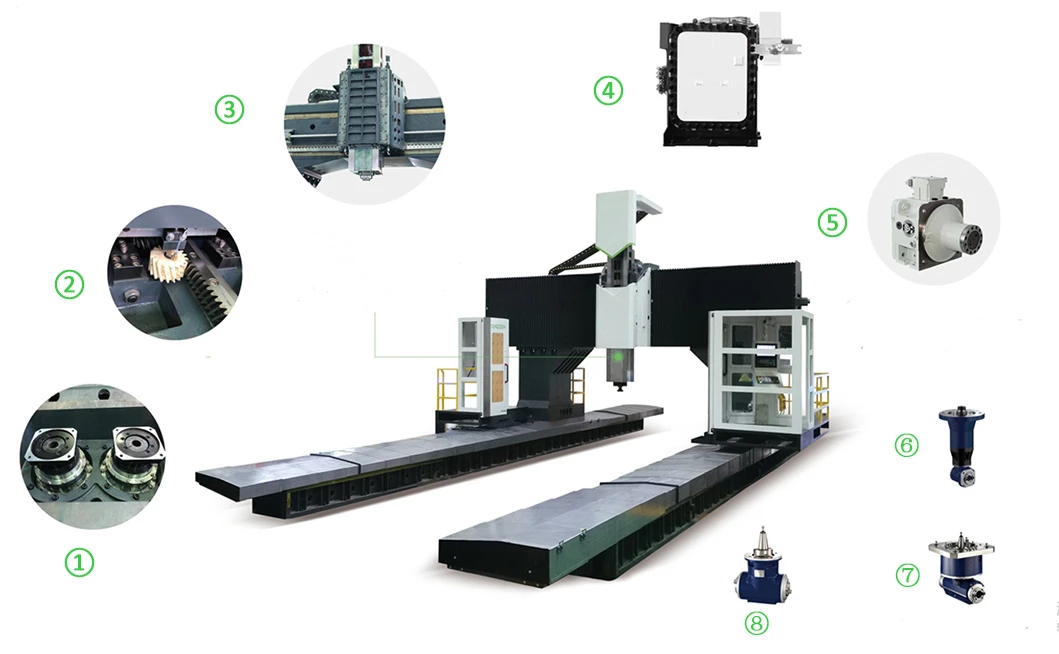

①. Dvigubas variklis su-neatsilenkiančia transmisijos struktūra
②. Pavarų transmisija
③. Kvadratinė cilindro ir slankiojančios sėdynės konstrukcija
④. Vertikalus / horizontalus automatinių įrankių žurnalas
⑤. Italija BF pavarų dėžė
⑥. Pailginta kampo frezavimo galvutė
⑦. Automatinė hidraulinė kampo frezavimo galvutė
⑧. Dviejų-krypčių suklio kampo frezavimo aukštis
Portalo tipo apdirbimo centro programa
Mobilioji kolonų ožinė frezavimo staklės atlieka įvairias apdorojimo funkcijas, tokias kaip frezavimas, gręžimas, gręžimas (gręžimas, plėtimas, presavimas), sriegimas ir taškinis frezavimas. Tinka didelio masto dalių apdorojimui įvairiose mechaninio apdirbimo srityse, tokiose kaip laivų statyba, elektroninės ir puslaidininkinės įrangos gamyba, naujos energijos gamyba, aviacija, automobiliai, inžinerinės mašinos, pakavimas, transportavimas geležinkeliu, techninė įranga, guma ir kt. Mobiliųjų kolonų portalinių CNC staklių platus pritaikymas yra dėl jų gebėjimo užtikrinti stabilų ir efektyvų apdorojimo greitį, apdirbimo tikslumą, ruošinius ir kt. Dėl šių savybių jis yra nepakeičiama apdorojimo įranga daugelyje pramonės šakų. Tai taip pat yra pageidaujama įranga apdirbant įvairias itin-dideles ir itin{6}}sunkias dalis, kurioms keliami dideli tikslumo reikalavimai ir sudėtingos struktūros.
YSMD apdirbimo centro serijos parametrai
| Modelis | GMMD-18046 | ||
| Tema | Specifikacijos | Vienetai | |
| Kelionės | X-Ašis | mm | 19000 |
| Y-Ašis | mm | 4600 | |
| Z-Ašis | mm | 1500 | |
| Suklio nosis prie darbo stalo | mm | 350-1850 | |
| Trijų-ašių vadovas | X / pavara | ||
| Durų plotis | 4600 | ||
| Avino tipas | Kvadratinis-Type Ram (500 * 500) | ||
| Darbo stalas | Darbo stalo dydis (L*W) | mm | 18000*3500 |
| Didžiausia stalo apkrova | t | 50 | |
| T-Lizdas | mm | 36*200 | |
| Verpstė | Veleno tipas | tipo | BBT-50 |
| Suklio apsisukimų dažnis | aps./min | 6000 | |
| Veleno pavaros tipas | DDS | ||
| Maitinimas | Greitasis judėjimas (X/Y/Z) | m/min | 6/8/8 |
| Pjovimo pastūma (X/Y/Z) | m/min | 6 | |
| Įrankių keitiklis | ATC | 24 (parinktis: 40/60) | |
| Variklis | Veleno variklis | KW | 17-42 |
| Trijų{0}}ašių servovariklis | KW | 5.2/5.2/5.2 | |
| Reikalinga galia | Galios reikalavimas | kva | 60 |
| Oro slėgio reikalavimas | kg/cm² | 6^8 | |
| Kiti | Išoriniai matmenys (L*P*A) | mm | 22000x5860x5800 |
| Bendras svoris | t | 158 | |
Funkciniai komponentai
Mobiliojo stulpelio platformos CNC staklių funkciniai komponentai daugiausia apima CNC sistemą, veleną, variklį, pavarą, švino varžtą, kreipiamąjį bėgią, įrankių dėtuvė, svyruojančią galvutę ir sukamą stalą ir kt. Tai yra CNC staklių vienetinės technologijos laikikliai ir nustato visos CNC staklių veikimo lygį.
Standartiniai priedai
| Veleno aušinimo skysčio sistema | Tvirtas sriegimas | Dviguba LED darbo lemputė | Pavarų dėžė |
| Automatinė tepimo sistema | Šilumos mainai elektros spintai | LED 3 spalvų įspėjamoji lemputė | Išlyginimo varžtai ir trinkelės |
| Pusiau{0}}uždara apsauga | Dvigubas-sraigtinis drožlių konvejeris | Grandinės tipo drožlių konvejeris ir krepšelis | M30 automatinis išjungimas |
Parinktys
| Optinė tiesinė skalė | Ruošinių zondas | Alyvos rūko sistema | Rankinė / pusiau{0}}automatinė 90 frezavimo galvutė |
| CTS | Skiedrų konvejerio sistema | Alyvos skimeris | Automobilių dalių zondo matavimo sistema |
| 20T/40T/60T ATC | Rotacinis stalas |
