Stulpelio judėjimo gantro mašinos funkcijos

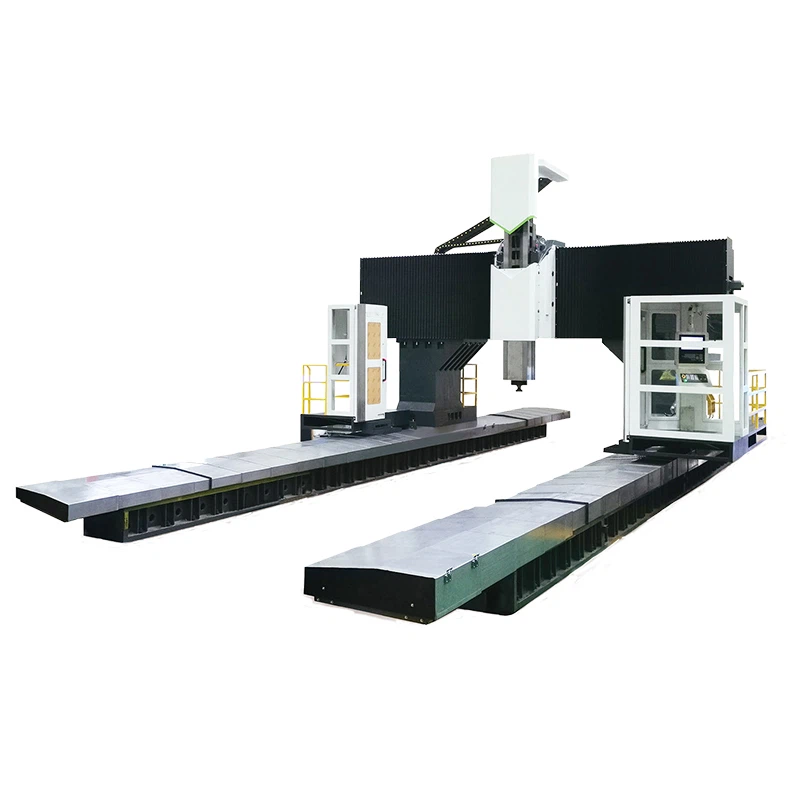

Judančios kolonėlės „Gantry CNC“ aparatas yra universalus ir patobulintas mašinų gabalas, naudojamas įvairiose pramonės šakose, kad būtų galima tiksliai apdirbti. Jame yra „Gantry“ - stiliaus struktūra su kilnojamuoju stulpeliu, leidžiančia padidinti prieinamumą ir lankstumą gamybos proceso metu.
Modulinė dizainas: lengvai atnaujinamas ir pritaikomas atsižvelgiant į konkrečius gamybos poreikius.
Išplėstinės valdymo sistemos: įrengta naujausia CNC technologija, skirta tiksliam judėjimui ir valdymui.
Vartotojas - draugiška sąsaja: sukurta palengvinti veikimą, sumažindamas mokymosi kreivę operatoriams.
Saugos funkcijos: įtrauktos kelios saugos priemonės, skirtos apsaugoti mašiną ir operatorių.
CNC Gantry Mašinos struktūros charakteristikos
①. Dvigubas variklis su anti - „Backlash“ perdavimo struktūra
Didelis tikslumas, sunkus krovinys, didelis greitis, mažas triukšmas, ilgesnis tarnavimo laikas.
②. Pavarų perdavimas
Didelis tikslumas, sunkus krovinys, didelis greitis, mažas triukšmas, ilgesnis tarnavimo laikas.
③. Kvadratinė avinas ir stumdoma sėdynės struktūra
Dimensija: 500x500, sunki - darbo dizainas;
Tiesioginis - varomas dizainas;
Didelis - dydis ir sunkus - budėjimo dizainas užtikrina, kad RAM būtų tvirtai prijungta;
Trys išplėstiniai slankikliai viršuje ir keturi standartiniai slankikliai apačioje.
④. Vertikalus / horizontalus automatinis įrankių žurnalas
⑤. Italija BF pavarų dėžė
Aukštas - našumo greitis, mažas triukšmas. Tai galėtų išplėsti nuolatinį variklio galios diapazoną. Tai lengva įdiegti. Mašina gali būti naudojama kartu su keliomis variklių serijomis. Jis gali prisitaikyti prie aukšto - stiprumo įtempimo ir mažo dydžio.
⑥. Išplėstinė kampo frezavimo galva
⑦. Automatinė hidraulinio kampo frezavimo galvutė
⑧. Du - WAY Veleno kampo frezavimo galvutė
Stulpelių judėjimo privalumai
1. Aukštas tikslumas: siūlo didesnį apdirbimo tikslumą dėl griežtų konstrukcijų ir pažangių valdymo sistemų.
2. Lankstumas: judančios kolonėlės dizainas leidžia lengviau patekti į ruošinį, palengvindamas didelių ir sudėtingų dalių tvarkymą.
3. Efektyvumas: sumažina sąrankos laiką ir padidina gamybos normą, naudodama greitą padėties nustatymo galimybes.
4. Patikimumas: sukurtas su patikimais komponentais, kad būtų užtikrintas ilgas - terminas patvarumas ir minimalus prastovos laikas.
Paraiškos
Šio tipo CNC aparatas yra plačiai naudojamas gaminant sudėtingas dalis pramonės šakoms, tokioms kaip automobilių, kosmoso ir sunkiosios mašinos. Tai ypač tinka malimo, gręžimo ir pjovimo operacijoms dideliems - mastelio komponentams.
Stulpelių serijos parametrai
|
Modelis |
GMMD-16042 |
||
|
Tema |
Specifikacijos |
Vienetai |
|
|
Kelionė |
X - ašis |
mm |
16000 |
|
Y - ašis |
mm |
4200 |
|
|
Z - ašis |
mm |
1500 |
|
|
Verpstės nosis iki stalo |
mm |
350-1850 |
|
|
Trys - ašies kreipimasis |
X/y Sunkus apkrovos ritininis linijinis kreipimasis z - ašies kvadratas - tipo RAM |
||
|
Durų plotis |
4200 |
||
|
RAM tipas |
Kvadratas - tipo RAM (500 * 500) |
||
|
Darbalaukis |
Darbinio dydžio (L*W) |
mm |
16000*3500 |
|
Maksimali lentelės apkrova |
t |
50 |
|
|
T - lizdas |
mm |
36*200 |
|
|
Verpstė |
Veleno tipas |
tipas |
BBT-50 |
|
Verpstės apsisukimų per minutę |
RPM |
6000 |
|
|
Veleno pavaros tipas |
DDS |
||
|
Maitintis |
Greitas traversas (x/y/z) |
m/min |
6/8/8 |
|
Pjaustymo tiekimas (x/y/z) |
m/min |
6 |
|
|
Įrankių keitiklis |
ATC |
24 (variantas: 40/60) |
|
|
Variklis |
Verpstės variklis |
Kw |
17-42 |
|
Trys - ašies servo variklis |
Kw |
5.2/5.2/5.2 |
|
|
Tikslumas |
Tikslumas |
mm |
0.08/0.035/0.02 |
|
Pakartojamumas |
mm |
0.065/0.025/0.015 |
|
|
Reikalinga galia |
Galios reikalavimas |
KVA |
60 |
|
Oro slėgio poreikis |
kg/cm² |
6^8 |
|
|
Kiti |
Išoriniai matmenys (l*w*h) |
mm |
20000x5860x5800 |
|
Bendras svoris |
t |
145 |
|
