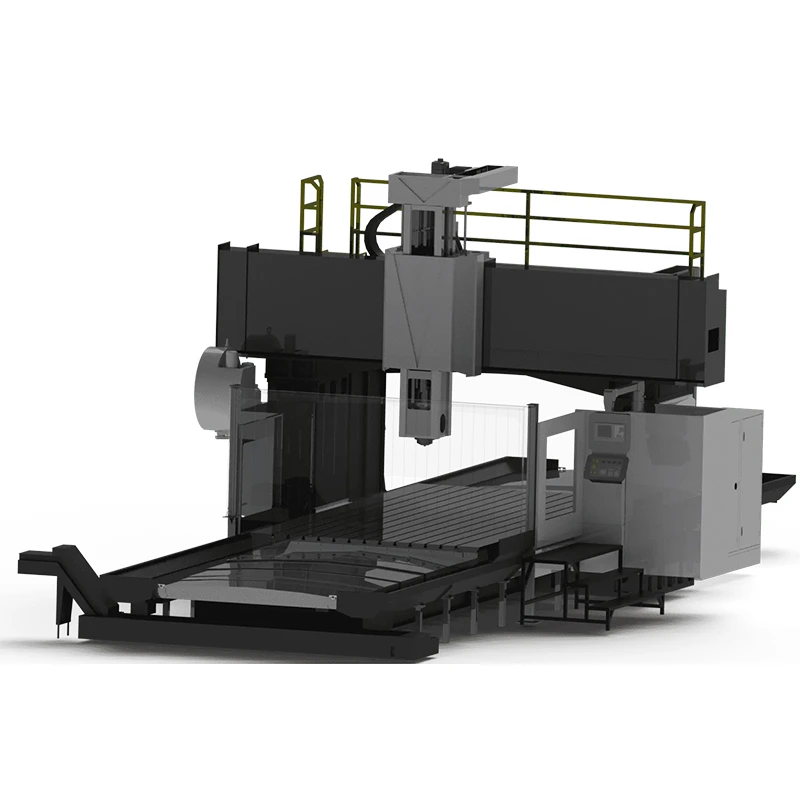

„Great Magtech (Xiamen) Electric Co., Ltd.“ yra vienas patikimiausių kvadratinių-tipo avino tipo dviejų kolonų mašinų centro gmm{4}}7028 gamintojų ir tiekėjų Kinijoje. Nuoširdžiai kviečiame iš mūsų gamyklos įsigyti aukštos kokybės kvadratinio tipo avino dvigubo stulpelio mašinų centrą gmm-7028. Norėdami gauti daugiau informacijos, susisiekite su mumis.
Dviejų stulpelių mašinų centro aprašymas
Portalinis apdirbimo centras reiškia apdirbimo centrą, kuriame pagrindinio veleno Z ašies ašis yra statmena stalui. Ypač tinka dideliems ruošiniams ir sudėtingų formų ruošiniams apdirbti.
CNC portalinių staklių konstrukcijos charakteristikos
① 500x500 mm kvadratinio cilindro konstrukcija
Mašinoje yra keturių -pusių suvaržymo gesinimo kreiptuvas ir dviejų-cilindrų azoto balanso įtaisas, užtikrinantis aukštą bendrą standumą ir tvirtas pjovimo galimybes bei pastovų tikslumą.
② Itališka BF pavarų dėžė
Dėl didelio{0}}našumo greičio ir mažo triukšmo lygio ši pavarų dėžė išplečia pastovios variklio galios diapazoną ir yra sukurta taip, kad būtų lengva montuoti. Jis suderinamas su įvairių serijų varikliais ir gali dirbti su dideliu -sukimo momentu.
③ Visiškai automatinė šoninė frezavimo galvutė
Pavarų dėžė yra Gleason spiralinė kūginė pavara, užtikrinanti stabilią ir tikslią transmisiją. Jis gali pasigirti ilgu tarnavimo laiku. Frezavimo galvutės vidinis perdavimo raktas yra termiškai -apdorotas komponentas, kuris sumažina atstumą.
Dviejų{0}}stulpelių apdirbimo centro parametrai
| Modelis | GMM-7028 | ||
| Tema | Specifikacijos | Vienetai | |
| Kelionės | X-Ašis | mm | 7000 |
| Y-Ašis | mm | 2800 | |
| Z-Ašis | mm | 1000 (pasirenkama 1250/1500) | |
| Suklio nosis prie darbo stalo | mm | 350-1350 | |
| Trijų-ašių vadovas | X/Y sunkios apkrovos ritinėlio linijinis kreiptuvas Z-ašies kvadratas-tipo ramstis | ||
| Durų plotis | 2800 | ||
| Avino tipas | Kvadratinis{0}}Type Ram (500 x 500) | ||
| Darbo stalas | Darbo stalo dydis (L*W) | mm | 6400*2200 |
| Didžiausia stalo apkrova | t | 20 | |
| T-Lizdas | mm | 11-28*200 | |
| Verpstė | Veleno tipas | tipo | BBT-50 |
| Suklio apsisukimų dažnis | aps./min | 6000 | |
| Veleno pavaros tipas | DDS | ||
| Maitinimas | Greitoji eiga (X/Y/Z) | m/min | 6/10/10 |
| Pjovimo pastūma (X/Y/Z) | m/min | 6 | |
| Įrankių keitiklis | ATC | 24 (parinktis: 40/60) | |
| Variklis | Veleno variklis | KW | 22/26 (140–286 Nm) |
| Trijų{0}}ašių servovariklis | KW | 6/3/3 (38/36/36 Nm) | |
| Reikalinga galia | Galios reikalavimas | kva | 55 |
| Oro slėgio reikalavimas | kg/cm² | 6^8 | |
| Kiti | Išoriniai matmenys (L*P*A) | mm | 15600*6050*5820(6320) |
| Bendras svoris | t | 63 | |
Standartiniai priedai
| Veleno aušinimo skysčio sistema | Tvirtas sriegimas | Dviguba LED darbo lemputė | Pavarų dėžė |
| Automatinė tepimo sistema | Šilumos mainai elektros spintai | LED 3 spalvų įspėjamoji lemputė | Išlyginimo varžtai ir trinkelės |
| Pusiau{0}}uždara apsauga | Dvigubas-sraigtinis drožlių konvejeris | Grandinės tipo drožlių konvejeris ir krepšelis | M30 automatinis išjungimas |
Parinktys
| Optinė tiesinė skalė | Ruošinių zondas | Alyvos rūko sistema | Rankinė / pusiau{0}}automatinė 90 frezavimo galvutė |
| CTS | Skiedrų konvejerio sistema | Alyvos skimeris | Automobilių dalių zondo matavimo sistema |
| 20T/40T/60T ATC | Rotacinis stalas |
