Aprašymas

Horizontalus apdirbimo centro aprašymas

1. X, Y ir Z ašyse naudojamos aukštos - greičio linijiniai ritininiai kreipiamieji, kurių greitas tiekimas yra 36 m/min. Kiekvienoje ašyje yra importuojami sunkūs - darbo ritininiai vadovai, užtikrinant didelę apkrovos talpą ir tikslumą.
2. Šios HMC mašinos suklio variklyje yra aukštas - sukimo momentas II12/12000 variklis ir 150 mm skersmens, aukštas - tvirtas verpstė iš Taivano, pasižymintis apsauginiu labirinto sandarikliu ir oru - pūtimo įtaisu. Velenis pasiekia greitį iki 15 000 aps / min.
3. Visi mašinų komponentai yra iš geriausių pramonės prekės ženklų, užtikrinančių aukščiausios kokybės ir našumo.

Struktūrinės charakteristikos

	Mašinos lova, stulpelis Stulpelio lygiakraščių trikampio struktūra, daugialypės - sluoksnių standikliai yra išdėstyti siekiant pagerinti mašinos lovos stabilumą. Teigiama T struktūros lova, x - ašies laiptelio išdėstymas, padidinto linijos kreipiamasis tarpas, tvirta atrama. Priimkite aukštą - stiprumo „Rexroth“ ritininį kreiptuvą, didelio apkrovos guolį ir stabilų tikslumą.
	Verpstė Įdiekite 6 aukštus - tvirtumo guolius; Išorinis skersmuo 190 mm Taivano originalus BBT50 verpstė; Verpstės oro smūgis, kad objektai nepatektų į veleną; Velenis yra aprūpintas žiediniu purškikliu, kad pagerintų apdorojimo kokybę. Standartinis fanuc didelis - sukimo momentas - pločio - srities variklio ILP30/8000 yra aprūpintas stipresniu sunkiu - pjovimo sugebėjimu.
	Optinės linijinės skalės Pasirenkama „Heidenhain“, „Fagor“ optinės linijinės skalės, tikslumas ± 5UM, siekiant užtikrinti staklių padėties nustatymo tikslumą.
	Dviguba mainų lentelė/ keturi - ašies patefonas Suvokti ruošinių mainus ir pagerinti apdorojimo efektyvumą; Ruošinys dedamas lauke, kad būtų galima lengvai užspausti; Didelio standumo lydinio turbina, dėvėkite - atsparią, didelį padėties nustatymo tikslumą; Sunkus fiksavimas, sumažina deformaciją, atsparūs sunkiai pjaustymui.
	Žurnalas „Tool“ Naudojant Taivano importuoto dažnio konvertavimo įrankio žurnalą, įrankių pakeitimo greitis yra greitas ir stabilus.

Mašinų pjaustymo našumas

Paviršiaus frezavimas	Plienas 45#	Gręžimo skylės	Plienas 45#	Bakstelėjimas	Plienas 45#
Pjovimo gylis 7 mm		Pjaustytuvo skersmuo Ø82		Bakstelėjimas M36
Pjaustytuvas	Ø120mm*5T	Pjaustytuvas	Ø68mm*2t	Pjaustytuvas	M24*3P
Verpstės greitis	560 aps / min	Verpstės greitis	680 aps / min	Verpstės greitis	200rpm
Pašaras	F500	Pašaras	F80	Pašaras	F600
Plotis	80 mm	Plotis	68 mm	Plotis	24 mm

HMC mašinos struktūrinės charakteristikos

Daiktai	Specifikacija	Vienetai	GMH-500D
Kelionė	X/y/z ašis	mm	1100/800/600
	X/y/z ašis	mm	100-700
	Verpstės centras į stalviršį	mm	-980
	Verpstės nosis į stalo centrą		Ritininis linijinis kreipimasis
	Trys - ašies kreipimasis	mm	￠ 900 mm
Darbalaukis	Lentelės dydis (L*W)	mm	500*500-2
	Maks. „Workbench“ apkrovos talpa	kg	400
	Lentelės indeksavimas	Ne/mm	1 laipsnis *360
Verpstė	Veleno kūgio skylė (modelio/montavimo dydis)	mm	BBT40
	Verpstės greitis	RPM	15000
	Maksimalus suklio variklio greitis	RPM	12000
	Veleno pavaros režimas		Tiesioginis ryšys
Maitintis	X/y/z ašies greitas tiekimas	m/min	36/36/36
Maitintis	Pjovimo pašaras	mm/min	10000
Įrankių keitiklis	Įrankių pakeitimo metodas		ARM tipas (servo diskas)
	Tvarkyti specifikacijas	tipas	BT40
	Įrankio talpa	įrankiai	24
	Maks. Įrankio skersmuo (gretimas įrankis)	mm	80
	Maks. Įrankio skersmuo (be gretimo įrankio)	mm	120
	Įrankio ilgis	mm	300
	Greičiausias įrankio pakeitimo laikas	sek	1.8
Variklis	Verpstės variklis	kw	III12/12000
	Trys ašies servo variklis + B ašis	kw	IS22/3000+ IS22b/3000+
	Trys ašies servo variklis + B ašis	kw	IS22/3000+ IS22/2000
	Pjaustymo vandens siurblio variklis	m/h-m	4-60
Tikslumas	Padėties nustatymo tikslumas	mm	±0.005
Tikslumas	Pakartojamumas	mm	±0.003
Reikalinga galia	Galios reikalavimai	KVA	30
Reikalinga galia	Oro šaltinio reikalavimai	Kg/cm²	6^8
Išoriniai matmenys	Ilgisplotisaukštis	mm	512035603212
Išoriniai matmenys	Svoris	t	10

Standartiniai priedai

Rankos tipo įrankių keitiklis	Tvirtas bakstelėjimas	Daul vedė darbo šviesą	Verpstės nosies oras
Automatinė tepimo sistema	Šilumos mainai į elektrinę spintelę	LED 3 spalvų įspėjimo lemputė	Lyginantys varžtai ir trinkelės
Visiškai aptvaro apsauga	Aušinimo skysčio rezervuaro ir lusto dėklas	„M30 Auto Off“

Galimybės

Optinė linijinė skalė	Įrankių lūžio sistema	Naftos rūko kolekcionierius	Rotacinis stalas
CTS	Grandininio tipo lustų konvejerio sistema	Naftos skimeris	Ruošinys ir įrankių zondas

Populiarus Žymos: CNC horizontalaus apdirbimo centras GMH-500D, Kinijos CNC horizontalaus apdirbimo centro GMH-500D gamintojai, tiekėjai

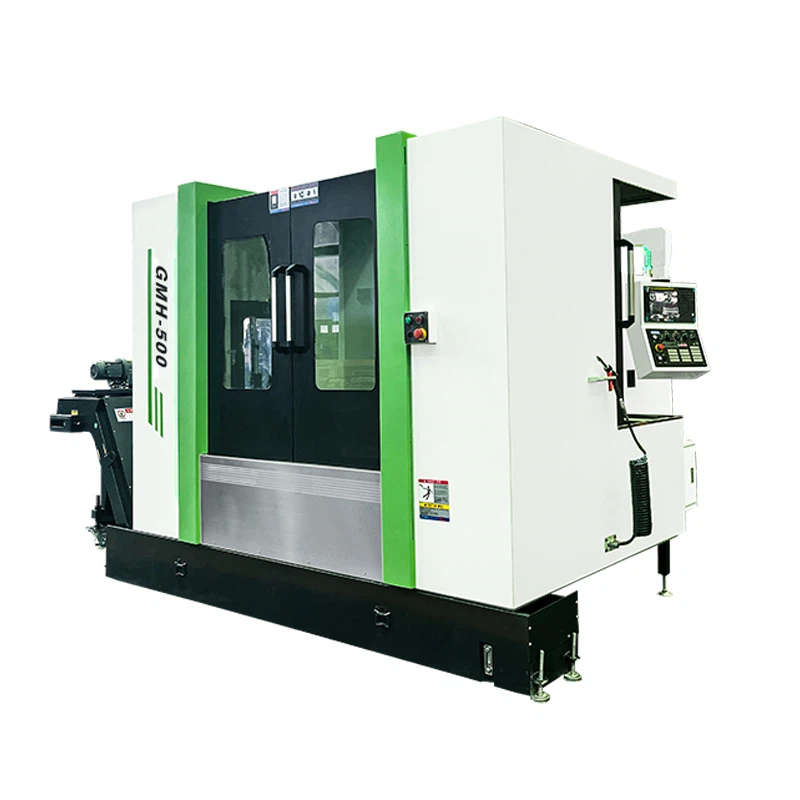

CNC horizontalus apdirbimo centras GMH-500D
