Produktų aprašymas
Vertikalus frezavimo mašina yra tiksliosios gamybos pasaulyje jėgainė, skirta įvairiems pritaikymams valdyti išskirtinį tikslumą ir efektyvumą. Šis patobulintas staklės yra „Go -“ sprendimas tokioms pramonės šakoms kaip automobilių, kosmoso, pelėsių - gaminimas ir sunkiosios mašinos, kur tikslumas ir greitis yra svarbiausia.
VMC aparatas išsiskiria įvairiomis apdirbimo užduotimis, įskaitant frezavimo, gręžimo, gręžimo ir bakstelėjimo operacijas. Tai ypač įgudo tvarkyti sudėtingas geometrijas ir sudėtingus dizainus, kuriems reikia aukšto tikslumo. Jo vertikali suklio orientacija leidžia tiesmukiškai patekti į ruošinį, todėl jis yra idealus apdirbimo dalims su giliomis ertmėmis ar aukštomis savybėmis.
3 ašies apdirbimo centro ypatybės
Visos mašinos savybės:
1. Japonijos „Mitsubishi E80A“ sistema, didelis greitis, aukštas tikslumas, stabilus našumas;
2. Standartinis erdvinio lusto perforavimo mechanizmas;
3. Kaulinių įrankių dalys priklauso garsiems prekės ženklams.
Optinės mašinos savybės:
1. Savarankiškai sukurta naujausia optinė mašina, 800 mm × 700 mm.
2. Lova pagaminta iš aukšto - ketaus tikslumo liejimo;
3. "∏" - formos integruota liejimo struktūra, sustiprinta ir išplėsta, lovos svoris padidėja 3,8 tonos;
4. Veleno greitis gali pasiekti 24000R/min;
5. XYZ AXIS priima aukštą - stiprumą, aukštą - greitį ir aukštą - tikslumą Taiwan Hiwin Wire Rail;
6. Trys ašys priima Taivano hiwino švino varžtą, prieš - įtemptą, kad būtų išvengta šiluminio pratęsimo, užtikrinant puikų mašinos padėties nustatymo tikslumą ir tvirtumą;
7. Orozinė bazė, lengvesnis priekinis svoris, kompaktiškesnė pėdų atrama, geresnis bendras tvirtumas, stabilesnis apdorojimas;
8. Veleno dėžutė yra neatsiejamai suformuota, flanšo verpstė, siekiant pagerinti staklių tvirtumą.
Taikymo pramonė
Šis universalus CNC staklės tapo nepakeičiamu turtu įvairiuose perdirbimo sektoriuose, įskaitant sanitarinių armatūros gamybą, dekoratyvinius elementus ir komponentų gamybą.
CPU šilumos kriauklė
Poliruotas šilumos kriauklės paviršius

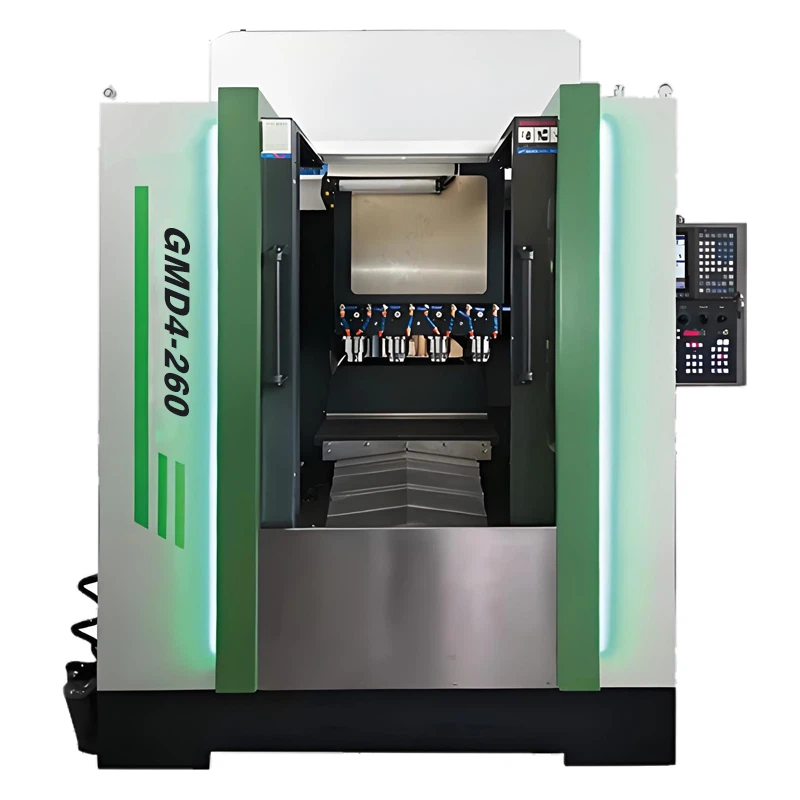

Individualizuoti GMD4-260 parametrai
|
Modelis |
GMD4-260 |
||
|
Tema |
Specifikacijos |
Vienetai |
|
|
Kelionė |
X/y/z ašis |
mm |
260/280/200 |
|
Verpstės nosis iki stalo |
mm |
150-350 |
|
|
Veleno centras iki stulpelio |
mm |
810 |
|
|
Trys - ašies kreipimasis |
/ |
Ritininis linijinis kreipimasis |
|
|
Darbalaukis |
Darbinio dydis (L*W) |
mm |
810 |
|
Maksimali lentelės apkrova |
kg |
800 |
|
|
Stalviršio varžto skylė |
mm |
/ |
|
|
T - lizdas |
mm |
5-16x120 |
|
|
Darbinių indeksavimas |
/ |
/ |
|
|
Verpstė |
Verpstės kūgis |
tipas |
BT30 |
|
Verpstės greitis |
RPM |
24000 |
|
|
Veleno pavaros tipas |
/ |
Pastatytas - in |
|
|
Maitintis |
Greitas traversas (x/y/z) |
m/min |
12/12/12 |
|
Pjaustymo tiekimas (x/y/z) |
m/min |
10 |
|
|
Įrankių keitiklis |
Automatinis įrankių keitiklis |
/ |
- eilutėje |
|
Variklis |
Verpstės variklis |
kw |
7.5*4 |
|
Trys - ašies servo variklis |
kw |
1.5/1.5/1.5 |
|
|
Tikslumas |
Tikslumas |
mm |
±0.005 |
|
Pakartojamumas |
mm |
±0.003 |
|
|
Reikalinga galia |
Galios reikalavimas |
KVA |
5 |
|
Oro slėgio poreikis |
kg/cm² |
6^8 |
|
|
Kiti |
Išoriniai matmenys (l*w*h) |
mm |
2100*2100*2550 |
|
Bendras svoris |
t |
4.8 |
|
