Įvadas
CNC staklių programavimas procesui valdyti naudoja G{0}}kodą ir M-kodą. G-kodai arba „geometriniai kodai“ valdo CNC staklių judesius, apibrėždami tokius veiksmus kaip įrankio padėtis, greitis ir kelias. Priešingai, M-kodas arba „Mašinos kodas“ valdo kitas funkcijas, pvz., veleno operacijas, aušinimo skysčio valdymą ir įrankių keitimą.
Kombinuoti G-kodai ir M-kodai sudaro CNC programavimo struktūrą, užtikrinančią nuoseklų ir glaustą įvairių apdirbimo funkcijų automatizavimą. Šiame straipsnyje apibūdinsime G-kodų ir M-kodų reikšmę.
CNC programavimo vaidmuo tiksliojoje gamyboje
Kompiuterio skaitmeninio valdymo programavimas yra neatskiriama CNC įrenginius lemianti dalis. Jame aprašoma, kaip CNC įrenginys atliks daugybę operacijų gamybos metu. Naudodamas judesio G-kodus ir CNC staklių funkcijų M-kodus, įrankis nurodo ašių judėjimą, įrankio keitimą, veleno sukimąsi ir aušinimo skystį. Šie kodai yra tikslūs krypčių rinkiniai, užtikrinantys, kad mašina atliktų tam tikras konstrukcijai reikalingas operacijas.
Be to, CNC programavimas yra tiesiogiai susijęs su efektyvumu ir gamybos proceso tikslumu. G-kodas valdo tiesų ir lankinį judėjimą. Jis nurodo, kaip turėtų judėti pjovimo įrankis. Kita vertus, M-kodai valdo kitą ne-pagrindinę mašinos veiklą, pvz., įrankių keitimą arba aušinimo sistemos suaktyvinimą, kad įrenginys veiktų savarankiškai. G-kodai ir M-kodai supaprastina procesą, sukuria aiškią seką ir sumažina gamybos klaidų.
Ką G{0}}kodai reiškia programuojant CNC?

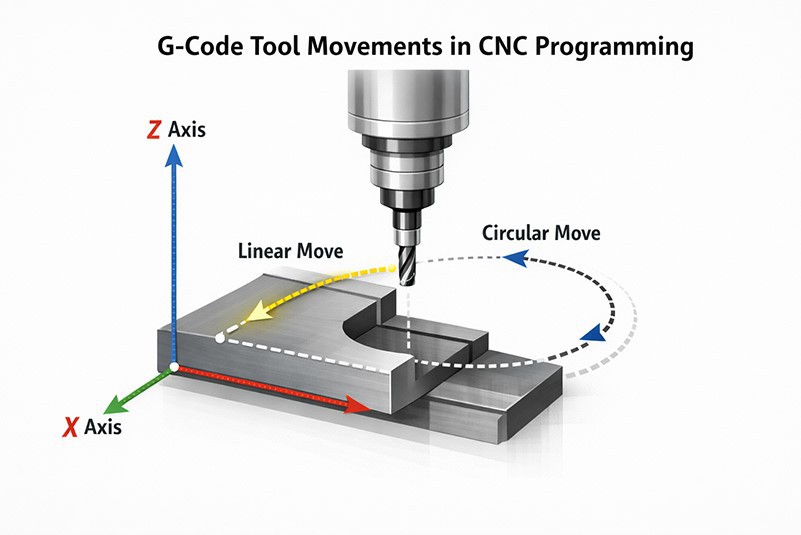

G-kodai arba paruošiamieji kodai yra tarp CNC kodų. Kalbant apie mašinos valdymą, šie kodai yra atsakingi už pjovimo įrankio judesių valdymą X, Y ir Z plokštumose ir daugelį kitų funkcijų, reikalingų norint pagaminti norimą dalį ar komponentą. Kiekvienas G-kodas apima fotografavimo / judėjimo režimą, per kurį aparatas gali tiksliai atlikti kelias operacijas.
Gręžiant, frezuojant ar išjungiant dalis, G{0}}kodai yra labai svarbūs CNC staklių operacijose. Šie kodai nurodo linijinius ar sukamuosius judesius arba bet kurią kitą konkrečią operaciją, pavyzdžiui, įrankio keitimą arba greičio keitimą.
Įprasti CNC programavimo G{0}}kodai.
Štai keli pagrindiniai G-kodų aspektai ir jų vaidmuo programuojant CNC:
G0 (greitasis judėjimas):
Šie kodai kiek įmanoma kontroliuoja jo įrankio padėtį konkrečioje vietoje, nors ir be pjovimo. Belieka atlikti ne-pjovimo judesius, kad įrankį būtų galima nustatyti apie pjovimo pradžios tašką.
G1 (tiesinė interpoliacija):
Kontroliuojamoms pjovimo operacijoms, G1 juda pjovimo įrankį tiesia linija link tikslinės padėties, nuolat pjaustant. Tai labai naudinga norint kontroliuoti medžiagų pašalinimą apdirbimo operacijos metu.
G2 (apvali interpoliacija pagal laikrodžio rodyklę) ir G3 (žiedinė interpoliacija prieš laikrodžio rodyklę):
Šie kodai naudojami, kai CNC staklės atlieka žiedines operacijas. G2 ir G3 tinka lankiniams arba lenktiems paviršiams apdirbti apdirbant apvalius arba simetriškus gaminius.
G4 (užsilikti):
G4 kodas nustato tašką, kuriame CNC mašina turėtų pristabdyti arba likti tam tikrą laiko intervalą. Tai naudinga procesuose, kuriuose būtinas delsimas, pavyzdžiui, įrankio aušinimas, medžiaga ir kt.
G20 (coliais) ir G21 (milimetrais):
Šie kodai rodo apdirbimo operacijų metu atliktų matavimų skaičių. G20 leidžia mašinai veikti coliais, o G21 – milimetrais, kad būtų suderinta su dizainu.
Kaip G-kodai valdo CNC mašinų judesius
G-kodai yra instrukcijų serija. Jie nurodo mašinai, kaip judėti, kur eiti ir ką daryti. Šie kodai naudojami kartu su kitais CNC programavimo komponentais, įskaitant M-kodus. Pavyzdžiui, santykinis pjovimo įrankio judėjimas gali būti inicijuotas G0 kodu, kuris greitai perkelia įrankį, o tada G1 kodu padeda patobulinti tiesinį pjovimą. Kai įrankis juda per medžiagą, jis gali atlikti kitus G2 arba G3 kodus, kad sukurtų išlenktus paviršius.
Tačiau galite susidurti su keletu iššūkių. Kai kurios problemos, kylančios dėl netinkamo G-kodavimo: operatorius viršija tikslinę padėtį, neteisingi pjovimo keliai ar net mašinos gedimai. Todėl CNC programuotojai turi tinkamai naudoti G-kodus ir pateikti geriausius sprendimus konkrečiai mašinai ir įrankiams.
Pagrindiniai G{0}}CNC programavimo kodai ir jų funkcijos
Pateikiame techninę lentelę, kurioje aprašomi įprasti CNC programavimui naudojami G-kodai, jų funkcijos ir tipinės programos:
| G-Kodas | Funkcija | Aprašymas | Tipiškas taikymas |
| G0 | Greitoji traversa | Greitai perkelia įrankį į nurodytą padėtį be pjovimo. | Įrankio padėties nustatymas prieš arba po pjovimo. |
| G1 | Tiesinė interpoliacija | Perkelia įrankį tiesia linija pjaunant nustatytu keliu. | Kontroliuojamas pjovimas tiksliam medžiagos pašalinimui. |
| G2 | Circular interpoliacija pagal laikrodžio rodyklę | Perkelkite įrankį pagal laikrodžio rodyklę lanku arba apskritimu. | Lenktų paviršių arba lankų apdirbimas. |
| G3 | Apskritoji interpoliacija prieš laikrodžio rodyklę | Perkelkite įrankį lanku arba apskritimu prieš laikrodžio rodyklę. | Apvalių bruožų ar lankų kūrimas priešinga kryptimi. |
| G4 | Gyvenk | Pristabdo įrankį tam tikram laikui tam tikroje padėtyje. | Leidžiama laiko įrankiui atvėsti arba medžiagai nusėsti. |
| G20 | Programavimas (coliais) | Nustato programavimą, kad matavimams būtų naudojami coliai. | Naudinga projektams, sukurtiems naudojant colių{0}}matavimus. |
| G21 | Programavimas (milimetrais) | Nustato programavimą, kad matavimams būtų naudojami milimetrai. | Idealiai tinka projektams, sukurtiems metriniais vienetais (milimetrais). |
| G90 | Absoliutus padėties nustatymas | Nustato įrankio padėtį fiksuoto nulinio taško, o ne dabartinės padėties, atžvilgiu. | Naudojamas tiksliam padėties nustatymui frezuojant ir gręžiant. |
| G91 | Prieauginis padėties nustatymas | Nustato įrankio padėtį dabartinės padėties, o ne fiksuoto nulinio taško atžvilgiu. | Naudojamas pasikartojantiems judesiams arba nedideliems kelio koregavimams. |
| G53 | Mašinos koordinačių sistema | Naudoja mašinos koordinates, o ne programos koordinates. | Padėkite nustatyti veikimo našumą naudodami mašinos koordinates. |
| G94 | Tiekimo greitis per minutę | Nurodo tiekimo greitį vienetais per minutę. | Naudojamas tiksliam pjovimui ir gręžimui pastoviu greičiu. |
| G95 | Tiekimo greitis per revoliuciją | Nurodo pastūmą vienetais vienam suklio apsisukimui. | Naudinga atliekant tekinimo operacijas, ypač pjaunant sriegius. |
Kas yra M{0}}CNC apdirbimo programavimo kodai
M-kodai yra įvairūs kodai. Šie kodai naudojami antriniams CNC staklių procesams reguliuoti, pvz., paleidimui ir sustabdymui, įrankio keitimui, aušinimo skysčių tiekimo įjungimui ir išjungimui ir t. t. Naudojant M{3}} kodus galima daug valdyti ir manevruoti naudojant CNC programavimą, kad mašina sklandžiai veiktų įvairiose operacijose.
Įprasti M{0}}kodai, naudojami programuojant CNC
Štai keli įprasti M{0}}kodų tipai, naudojami programuojant CNC:
M01: pasirenkamas stabdymas
Šis kodas panašus į M00. Tačiau programa sustabdoma tik tada, kai įjungtas jungiklis „pasirinktinis sustabdymas“. MO1 kodas padeda leisti kai kurias programas sustabdyti, o kitas padaryti neprivalomas.
M02: Programos pabaiga
M02 kodas rodo, kad programa baigėsi. Ji nurodo CNC mašinai sustoti ir grįžti į pradinę darbo padėtį. Įrenginys bus nustatytas ir vėl veiks iš karto nuo pirmosios programos eilutės, kai jis bus paleistas iš naujo.
M03: velenas ĮJUNGTAS (pagal laikrodžio rodyklę)
Kai M03 kodas įvedamas į CNC mašiną, jis suklį nukreipia pagal laikrodžio rodyklę. Prieš pradedant daugumą pjovimo ar gręžimo operacijų konkrečioje srityje, reikia atlikti sąranką.
M04: pažymėta kaip įjungta ašis:Jame aprašomas suklio sukimas prieš- pagal laikrodžio rodyklę, kurio reikia laikytis vykdant procesą. Be to, kodas naudojamas sukliui pasukti ir gali būti reikalingas tam tikriems įrankiams ir operacijoms.
M05: veleno sustabdymas
M05 naudojamas sukliui sustabdyti ir todėl sustabdo sukimąsi. Tai taikoma, kai baigiasi pjovimo operacija arba kai naudojamas kitas įrankis.
M06: Įrankio keitimas
M06 kodas nurodo CNC mašinai automatiškai pakeisti įrankį. Be to, tai leidžia mašinai patekti į įrankių keitiklį ir pakeisti esamą įrankį kitu nurodytu įrankiu kitai operacijai.
M08: aušinimo skystis įjungtas
M08 įjungia aušinimo skysčio sistemą. Pjovimo proceso metu ant ruošinio arba įrankio užpilamas aušinimo skystis, kad būtų sumažintas šilumos susidarymas ir perdavimas.
M09: aušinimo skystis išjungtas
M09 išjungia aušinimo skysčio sistemą sustabdydamas aušinimo skysčio cirkuliaciją, kai to nereikia arba prieš keičiant įrankį.
M30: programos pabaiga ir nustatymas iš naujo
M30 yra panašus į M02, kuris praneša, kad programa baigta, bet, be to, grąžina CNC mašiną į nulinę padėtį kitam procesui.
Pagrindiniai M{0}}CNC programavimo kodai ir jų funkcijos
| M-Kodas | Funkcija | Aprašymas | Tipiškas taikymas |
| M00 | Programos sustabdymas | Sustabdo programą esamoje padėtyje. | Leidžia operatoriams apžiūrėti arba įsikišti rankiniu būdu ciklo metu. |
| M01 | Neprivalomas sustojimas | Sustabdo programą tik tada, kai įjungtas pasirenkamas sustabdymo jungiklis. | Naudojamas laikinai sustabdyti konkrečių operacijų metu. |
| M02 | Programos pabaiga | Pažymi programos pabaigą ir sustabdo mašiną. | Naudojamas programos pabaigoje apdirbimo operacijai užbaigti. |
| M03 | Suklis įjungtas (pagal laikrodžio rodyklę) | Paleidžia veleną sukantis pagal laikrodžio rodyklę. | Reikalingas daugeliui pjovimo ar gręžimo operacijų. |
| M04 | Suklis įjungtas (prieš laikrodžio rodyklę) | Paleidžia veleną sukantis prieš laikrodžio rodyklę. | Naudojamas konkretiems įrankiams, kuriems reikia sukimosi prieš laikrodžio rodyklę. |
| M05 | Veleno sustojimas | Sustabdo veleno sukimąsi. | Naudojamas sukliui sustabdyti po pjovimo arba pakeitus įrankį. |
| M06 | Įrankio keitimas | Įsako mašinai atlikti automatinį įrankio keitimą. | Būtinas keičiant įrankius tarp skirtingų operacijų. |
| M08 | Aušinimo skystis įjungtas | Apdirbimo metu įjungia aušinimo skysčio sistemą. | Apdirbant įrankius vėsina, kad sumažintų įkaitimą ir susidėvėjimą. |
| M09 | Aušinimo skystis išjungtas | Po apdirbimo išjungia aušinimo sistemą. | Naudojamas, kai aušinimo skysčio nebereikia. |
| M30 | Programos pabaiga ir atstatymas | Baigia programą ir grąžina aparatą į pradinę padėtį. | Naudojamas programai baigti ir pasiruošti |
G-kodų ir M-kodų palyginimas CNC programavimo srityje
Čia yra išsamus šių dviejų palyginimas:
Funkcionalumas
G-Kodai: numatytieji G-kodai daugiausia lemia judėjimą ir CNC mašinos kryptį. Jie apibrėžia judesius įvairiose plokštumose (X, Y, Z) ir reguliuoja darbo įrankį. G-kodai valdo procesus, įskaitant tiesius judesius, gręžimą ir judėjimo greitį.
M-Kodai: priešingai, M-kodai leidžia valdyti papildomas įrenginio funkcijas. Tai apima veleno paleidimą arba išjungimą, aušinimo skysčio įjungimą, įrankių keitimą ir programos pertraukimą. Nors M-kodai judesiui valdyti nenaudojami, jie yra atsakingi už svarbias „išjungimo{5}“ funkcijas.
Operacijų tipai
G-Kodai:
Valdymas judesiu:Tai yra G0 (fast trace) ir G1 (linijinis judėjimas), kurie tiesiogiai nustato kelią ir CNC staklių greitį.
Gręžimo ciklai:Kai kurie kodai, pvz., G81 (gręžimo ciklas) ir G82 (gręžimas su ištraukimu), yra skirti naudoti atliekant skylių kūrimo operacijas.
Koordinačių valdymas:Kai kurie įprasti kodai apima G9,0, o tai reiškia absoliučią padėties nustatymą, ir G91, skirtą laipsniškam koordinačių sistemos padėties nustatymui.
M-Kodai:
Suklio valdymas:M-kodus, pvz., M03, kad suklys būtų įjungtas pagal laikrodžio rodyklę, ir M05 sustabdomas velenas.
Aušinimo skysčio valdymas:M08 ir M09 naudojami aušinimo skysčiui valdyti, įrankiams vėsinti ir drožlėms plauti.
Įrankio keitimas:M06 naudojamas norint nurodyti įrankio pakeitimą mašinose, kurios palaiko procesą.
Naudojimas pagal paskirtį
G-Kodai:G-kodai CNC programoje yra daug sudėtingesni. Paprastai jie turi būti tiksliai-sureguliuoti konkrečiam įrenginiui, taip pat priklauso nuo įprasto vykdomo proceso. Pavyzdžiui, CNC frezavimo G-kodas visiškai skiriasi nuo tekinimo G-kodo arba gręžimo G-kodo, kurių kiekvienas reikalauja, kad mašina atliktų tam tikrą skaičių judesių konkrečiu būdu.
M-Kodai:M-kodai yra paprastesni ir paprastai jų nereikia tiksliai-derinti. Kadangi jie veikia pastoviai, pavyzdžiui, sustabdo veleną arba įjungia arba išjungia aušinimo skystį. Jie dažniausiai įgyvendinami tam tikrais programos laikotarpiais. Pavyzdžiui, atlikus apdirbimo ciklą arba prieš pakeičiant įrankį.
Vykdymas
G-Kodai:G-kodai paprastai iškviečiami nuo pradinio iki paskutinio etapo. Šie kodai turi įtakos medžiagos pjovimo arba formavimo būdui, todėl yra labai svarbūs nustatant ruošinio geometriją.
M-Kodai:Įprasti M-kodai apdirbimo proceso metu vykdomi tam tikrais intervalais, kad būtų palaikomos operacijos. Pavyzdžiui, M06 privers mašiną keisti įrankį tik tam tikru laiku, o M03 arba M05 atliks suklio valdymą.
„GreatCNC“ G-kodų ir M-kodų patirtis
Mes, „GreatCNC“, turėjome didelę G-kodų ir M-kodų, naudojamų valdant CNC mašinas, praktikos. Be to, mūsų profesionalūs darbuotojai programuoja medžiagos judesius ir pjaustymą naudodami G-kodus, kurie leis tiksliau pasiūlyti sudėtingus dizainus. Taip pat naudojame M-kodus, kad galėtume valdyti kitą nepjovimo veiklą, pvz., aušinimo skysčio srautą ir įrankių keitimą, kad pagerintume mašinos veikimą. Tinkamai pritaikius šiuos du kodus, GreatCNC gali suteikti efektyvias ir tikslias apdirbimo paslaugas, atitinkančias kiekvieno projekto poreikius, bei suteikti geriausią ir greičiausią aptarnavimą visiems savo klientams.
