Apdorojant CNC, pasirinkus tinkamą įdėklo tipą, sklandus, efektyvus procesas ir brangus įrankio susidėvėjimas gali skirtis. Įdėklai yra keičiamos pjovimo briaunos, naudojamos atliekant įvairias operacijas, tokias kaip tekinimas, frezavimas ir gręžimas. Kiekvienam įdėklų tipui būdinga specifinė geometrija, medžiaga ir danga, kad būtų galima apdoroti skirtingas pjovimo sąlygas ir medžiagas.
Nesvarbu, ar apdirbate plieną, nerūdijantį plieną ar aliuminį, skirtingų CNC apdirbimo įdėklų tipų supratimas -įskaitant tekinimo įdėklus, frezavimo įdėklus ir gręžimo įdėklus-padeda optimizuoti našumą, pailginti įrankio tarnavimo laiką ir pagerinti paviršiaus apdailą.
Šiame vadove nagrinėjami dažniausiai naudojami indeksuojami įdėklai, jų charakteristikos ir kaip atpažinti bei pasirinkti tinkamą įdėklą jūsų įrankiams. Pabaigoje tiksliai žinosite, koks įdėklo tipas gali padidinti jūsų produktyvumą ir tikslumą 2025 m. ir vėliau.
Kas yra CNC apdirbimo įdėklai?
CNC apdirbimo metu įdėklai yra keičiami pjovimo antgaliai, kurie atlieka tikrąjį medžiagos pašalinimo procesą. Užuot galąstę ar pakeitę visą įrankį, operatoriai tiesiog pakeičia susidėvėjusį įdėklą, todėl procesas tampa efektyvesnis ir ekonomiškesnis{1}}. Šie įdėklai montuojami ant įrankių laikiklių ir naudojami įvairioms operacijoms, tokioms kaip tekinimas, frezavimas, gręžimas ir sriegimas.
Šiuolaikiniai CNC apdirbimo įdėklai-dažnai vadinami indeksuojamaisiais įdėklais-yra standartinių formų ir dydžių, apibrėžtų ISO arba ANSI kodais. Kiekvienas įdėklas turi specifinę geometriją, briaunų dizainą ir dangą, kuri nustato, kaip jis pjauna įvairias medžiagas, tokias kaip plienas, ketus ar aliuminis.
Palyginti su tradiciniais tvirtais įrankiais, indeksuojami įdėklai užtikrina didesnį tikslumą, greitesnį nustatymą ir ilgesnį įrankio tarnavimo laiką. Jie yra pagrindiniai šiuolaikinio komponentaiCNC pjovimo įrankiai, padedant gamintojams pasiekti nuoseklius, aukštos{0}}kokybiškus apdirbimo rezultatus su minimaliomis prastovomis.
Pagrindiniai įdėklų tipai ir jų pritaikymas
Skirtingi įdėklų tipai yra skirti atlikti specifines apdirbimo operacijas, tokias kaip tekinimas, frezavimas, gręžimas, sriegimas ir griovelių gręžimas. Kiekvienas tipas turi savo geometriją, pažangiausią konstrukciją ir drožlių valdymo galimybes, kurios tiesiogiai veikia apdirbimo našumą, paviršiaus apdailą ir įrankio tarnavimo laiką. Šių kategorijų supratimas padės pasirinkti tinkamą įdėklą savo CNC mašinai ir medžiagoms.
Tekinimo įdėklai
Tekinimo įdėklaidaugiausia naudojami tekinimo staklėse, formuojant besisukančio ruošinio išorinį arba vidinį paviršių. Įprasti tipai yra CNMG, DNMG, VNMG ir WNMG.
Idealiai tinka grublėtoms ir apdailos operacijoms.
Tinka plienui, nerūdijančiam plienui ir ketui.
Galimi įvairių nosies spindulių skirtingiems paviršiams.
Užtikrinkite puikų drožlių valdymą ir atsparumą dilimui.
Frezavimo įdėklai
Frezavimo įdėklai-, tokie kaip APKT, SEKT, SDMT ir XNMU-, naudojami atliekant briaunų frezavimą, mentės frezavimą ir įpjovas.
Sukurta kelių{0}}kraštų pjovimui su dideliu medžiagų pašalinimo greičiu.
Skirtingos geometrijos tinka nuo minkšto aliuminio iki kietų lydinių.
Siūlo stabilų pjovimo našumą ir ilgesnį įrankio tarnavimo laiką.
Galima indeksuoti kelis kartus, kad būtų sutaupyta.

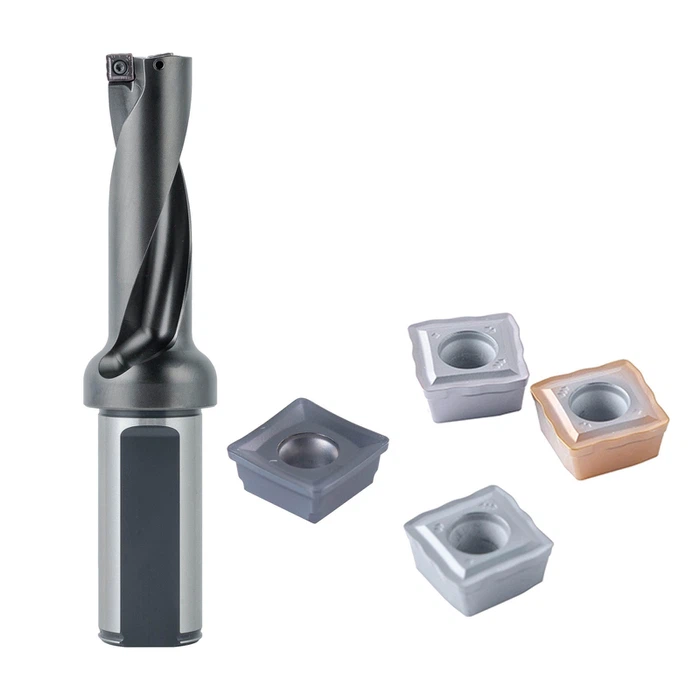

Gręžimo įdėklai
Gręžimo įdėklai naudojami indeksuojamuose gręžimo korpusuose, kad būtų sukurtos tikslios skylės. Įprasti pavyzdžiai yra SPMG, WCMX ir WCMT įdėklai.
Sukurtas tiksliam skylės skersmeniui ir lygaus paviršiaus apdailai.
Leiskite didelius pastūmos greičius ir giliai gręžkite skyles.
Sumažinkite pjovimo jėgas ir vibraciją.
Lengva pakeisti ir prižiūrėti be pakartotinio šlifavimo.
Sriegimo ir griovelių įdėklai
Srieginiai įdėklai nupjauna tiek vidinius, tiek išorinius sriegius, o griovelių įdėklai naudojami tikslioms išpjovoms ar reljefams sukurti.
Siūlų tipai apima išdėstymą ir{0}}aukščiausią dizainą.
Užtikrinkite vienodus sriegio profilius su minimaliu įrankių nusidėvėjimu.
Įdėklai su grioveliais užtikrina švarius ir tikslius pjūvius ankštose vietose.
Idealiai tinka programoms, kurioms reikalingas didelis{0}}matmenų tikslumas.
Suprasdami šiuos įdėklų tipus ir jų funkcijas, galite pasirinkti tinkamą derinį savo CNC apdirbimo operacijoms, užtikrindami didesnį našumą ir geresnius rezultatus.
Paaiškinta įterpimo forma ir geometrija
Įdėklo forma ir geometrija yra svarbūs veiksniai, lemiantys jo veikimą pjovimo metu. Kiekvienas įdėklas identifikuojamas pagal standartizuotą kodą, nurodantį jo formą, prošvaisos kampą, toleranciją, drožlių pertraukiklio dizainą ir dydį. Šių parametrų supratimas padės pasirinkti tinkamą įdėklą, atitinkantį jūsų apdirbimo poreikius.
Įprastos įdėklų formos yra:
C (80 laipsnių deimantas) – subalansuotas dizainas, skirtas bendrosios paskirties -tekinimo ir apdailos darbams.
D (55 laipsnių deimantas) – idealiai tinka sudėtingų kontūrų profiliavimui ir apdailai.
V (35 laipsnių deimantas) – geriausiai tinka tiksliam apdailai ankštose erdvėse.
W (80 laipsnių trikampis) – siūlo tvirtesnes pjovimo briaunas grublėtiesiems darbams.
S (kvadratas) – didelis briaunos stiprumas, tinkamas didelio{0}}apkrovimo frezavimui.
R (apvalus) – puikiai tinka frezuoti- dideliu pastūmu ir lygaus paviršiaus apdailai.
Įdėklo geometrija-, pvz., nuolydžio kampas, briaunų paruošimas ir drožlių laužiklis-paveikia drožlių pašalinimą, pjovimo jėgą ir šilumos valdymą. Pavyzdžiui:
Teigiami grėblio įdėklai sumažina pjovimo jėgą ir pagerina paviršiaus kokybę.
Neigiami grėblio įdėklai suteikia tvirtesnes briaunas, kad būtų galima sunkiai pjauti, ir ilgesnis įrankio tarnavimo laikas.
Skiedrų laužikliai padeda kontroliuoti drožlių srautą ir apsaugo nuo įrankių pažeidimų.

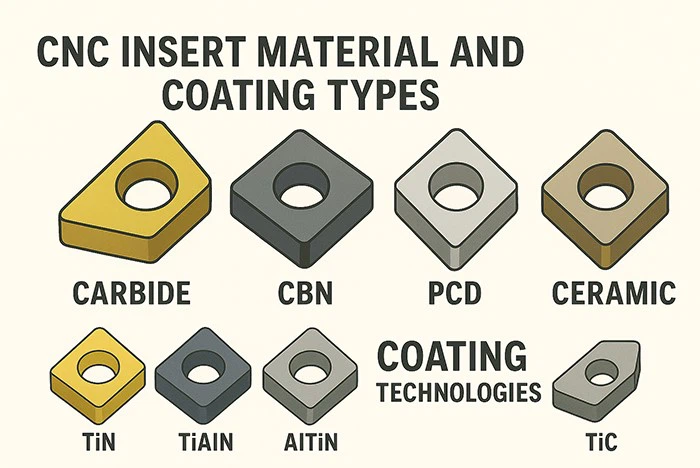

Įdėkite medžiagų ir dangų tipus
Įdėklo medžiaga ir danga vaidina lemiamą vaidmenį nustatant jo pjovimo efektyvumą, atsparumą dilimui ir ilgaamžiškumą. Įvairių tipų įdėklai yra pagaminti iš įvairių medžiagų, kad būtų galima atlikti įvairius apdirbimo darbus.
Įprastos įdėklų medžiagos yra:
Karbido įdėklai – universalūs ir plačiai naudojami plienui, nerūdijančiam plienui ir ketui; pasižymi dideliu kietumu ir atsparumu dilimui.
CBN (kubinio boro nitrido) įdėklai – idealiai tinka grūdintam plienui ir superlydiniams; išlaikyti ryškumą aukštoje temperatūroje.
PCD (polikristalinio deimanto) įdėklai – geriausiai tinka ne{0}}geležies medžiagoms, tokioms kaip aliuminis ir varis; užtikrina itin-lygų paviršiaus apdailą.
Keraminiai įdėklai – tinka greitam{0}}grūdinto plieno apdailai; išsiskiria atsparumu karščiui.
Dengimo technologijos dar labiau pagerina įdėklo našumą:
PVD dangos (TiN, TiAlN, AlTiN) – padidina kietumą ir sumažina trintį.
CVD dangos (Al₂O₃, TiC) – padidina atsparumą dilimui pjovimo aukštoje temperatūroje{0}}.
Tinkamo medžiagos ir dangos derinio pasirinkimas užtikrina optimalų jūsų CNC apdirbimo įdėklų našumą, sumažina įrankių susidėvėjimą ir padidina efektyvumą atliekant įvairias tekinimo, frezavimo ir gręžimo operacijas.
Kaip nustatyti įterpimo tipus naudojant kodus
Kiekvienas indeksuojamas įdėklas turi standartizuotą kodą, apibūdinantį jo formą, dydį, toleranciją, briaunų dizainą ir lustą. Norint pasirinkti tinkamą CNC įdėklą, atitinkantį jūsų apdirbimo poreikius, būtina išmokti skaityti šiuos kodus.
Pavyzdžiui, toks kodas kaip CNMG120408 suteikia vertingos informacijos:
C – įdėklo forma (80 laipsnių deimantas)
N – atstumo kampas
M – Tolerancijos klasė
G – Skiedrų laužiklio tipas
1204 – įdėklo dydis (ilgis, plotis, nosies spindulys)
08 – Storis arba pjovimo briaunos detalė
Šių kodų supratimas leidžia mašinistams ir inžinieriams greitai nustatyti tinkamą įdėklo tipą be bandymų ir klaidų. Tai taip pat užtikrina suderinamumą su įrankių laikikliais, apdirbimo operacijomis ir ruošinio medžiagomis.
Kaip pasirinkti tinkamą CNC įrankio įdėklo tipą
Norint pasiekti tikslumą, efektyvumą ir ilgesnį CNC apdirbimo įrankio tarnavimo laiką, būtina pasirinkti tinkamą įdėklo tipą. Pasirinkimas priklauso nuo kelių pagrindinių veiksnių, įskaitant ruošinio medžiagą, veikimo tipą, pjovimo greitį ir mašinos galimybes.
Norėdami sukti įdėklus, atsižvelkite į formą ir nosies spindulį norimam paviršiaus apdailai. Frezavimo įdėklų geometrija ir briaunų konstrukcija yra labai svarbios sudėtingiems kontūrams ir dideliam medžiagos pašalinimo greičiui. Gręžimo įdėklai turi atitikti skylės skersmenį ir gylį, išlaikant stabilumą. Norint pasiekti tikslius profilius, sriegimo ir griovelių įdėklai reikalauja tikslumo.
Medžiaga ir danga taip pat svarbios: karbido įdėklai yra universalūs, CBN įdėklai puikiai tinka grūdintam plienui, o PCD įdėklai idealiai tinka spalvotiesiems metalams. Tinkamai parinktas įdėklas sumažina vibraciją, apsaugo nuo įrankio lūžimo ir užtikrina pastovius apdirbimo rezultatus.
Dažnos klaidos renkantis įdėklų tipus
Pasirinkus netinkamą įdėklo tipą, gali pablogėti paviršiaus apdaila, sutrumpėti įrankio tarnavimo laikas ir sumažėti apdirbimo efektyvumas. Daugelis mašinistų ir inžinierių daro įprastas klaidas, kurių galima lengvai išvengti.
Nepaisydami drožlių kontrolės: kai kurie įdėklai yra sukurti su specialiais drožlių laužikliais, kad būtų galima efektyviai pašalinti medžiagą. Naudojant nesuderinamą drožlių laužiklį, drožlės gali užsikimšti arba sugadinti įrankį.
Neatitinkanti medžiaga ir klasė: pasirinkus įdėklą neatsižvelgus į ruošinio medžiagą, -pvz., naudojant standartinį kietmedžio įdėklą ant grūdinto plieno-, gali greitai nusidėvėti arba sulūžti.
Nežiūrint į pjovimo sąlygas: pastūma, suklio greitis ir pjovimo gylis turi įtakos įdėklo našumui. Naudojant įdėklą, neatitinkantį rekomenduojamų parametrų, sumažėja efektyvumas ir padidėja įrankio gedimo rizika.
Nepaisoma įrankių laikiklio suderinamumo: ne visi įdėklai tinka kiekvienam įrankių laikikliui. Netinkamai prigludęs įdėklas gali vibruoti, todėl gali prastai apdoroti ir per anksti susidėvėti.
Vengdami šių klaidų ir pasirinkę tinkamą CNC apdirbimo įdėklą, galite padidinti našumą, sumažinti prastovų laiką ir užtikrinti pastovius, aukštos{0}}kokybės rezultatus.
Ateities įdėklų technologijos tendencijos
CNC apdirbimo įdėklų pasaulis sparčiai vystosi dėl didesnio efektyvumo, tikslumo ir tvarumo poreikio. 2025 m. ir vėliau įdėklų tipų ateitį formuoja kelios tendencijos.
Pažangios dangos ir medžiagos: naujos nano{0}}dangos ir mišrios medžiagos padidina atsparumą dilimui, atsparumą karščiui ir pjovimo našumą. Tai leidžia indeksuojamiems įdėklams tarnauti ilgiau ir dirbti su kietesnėmis medžiagomis didesniu greičiu.
Išmanieji įdėklai: jutiklių ir stebėjimo technologijų integravimas tampa vis dažnesnis. Išmanieji įdėklai gali stebėti susidėvėjimą, temperatūrą ir pjovimo jėgas realiuoju laiku-, taip padedant staklininkams optimizuoti įrankio tarnavimo laiką ir sumažinti prastovos laiką.
Tvarus apdirbimas: gamintojai daug dėmesio skiria perdirbamiems ir ekologiškiems{0}}įdėklams, kad sumažintų atliekų kiekį ir energijos suvartojimą. CNC įdėklai, pagaminti iš patvarių, daugkartinių medžiagų, populiarėja.
Optimizuotos geometrijos: naujoviški drožlių laužtuvų dizainai ir{0}}pjovimo briaunos geometrijos pagerina drožlių valdymą, paviršiaus apdailą ir pjovimo stabilumą, ypač atliekant didelės spartos ir sudėtingas operacijas.
Būdami informuoti apie šias tendencijas, mašinistai ir inžinieriai gali pasirinkti pažangiausius įdėklų tipus, pagerinti produktyvumą ir išlaikyti konkurencinį pranašumą šiuolaikiniame CNC apdirbime.
Išvada
Norint pasiekti tikslumo, efektyvumo ir ekonomiškumo{0}}CNC apdirbimo, būtina suprasti skirtingus įdėklų tipus. Nuo tekinimo, frezavimo ir gręžimo įdėklų iki sriegimo ir griovelių variantų, pasirinkus tinkamą indeksuojamąjį įdėklą, užtikrinamas ilgesnis įrankio tarnavimo laikas, geresnė paviršiaus apdaila ir optimizuotas pjovimo efektyvumas.
Renkantis tinkamus CNC apdirbimo įdėklus, reikia atsižvelgti į įdėklų geometriją, medžiagą, dangą ir suderinamumą su mašina bei ruošiniu. Vengdami įprastų klaidų-, pvz., netinkamų medžiagų arba pjovimo sąlygų nepaisymo-, galite sutaupyti laiko, sumažinti įrankių susidėvėjimą ir pagerinti bendrą našumą.
